在上一篇 AutoLayout 簡介中,我們透過 Interface Builder 自動建立了 constraint,而 constraint 就是 autolay out 的基礎。其實 constraint 也是可以手動建立的。

如果我們不是用 IB 而是用程式化的方式建立之簡介中的案例,我們可以寫一段程式在 ViewController 的 loadview 中,如下:





UIView *superView=self.view;

    UIButton *theButton=[UIButton buttonWithType:UIButtonTypeRoundedRect];

    UIButton *anotherButton=[UIButton buttonWithType:UIButtonTypeRoundedRect];

    [theButton setTranslatesAutoresizingMaskIntoConstraints:NO];

    [anotherButton setTranslatesAutoresizingMaskIntoConstraints:NO];

    [theButton setTitle:@"Hello" forState:UIControlStateNormal];

    [anotherButton setTitle:@"Good" forState:UIControlStateNormal];

    self.view.backgroundColor=[UIColor colorWithPatternImage:[UIImage imageNamed:@"background.png"]];

    [superView addSubview:theButton];

    [superView addSubview:anotherButton];



NSLayoutConstraint *cn= [NSLayoutConstraint  constraintWithItem:theButton

                                 attribute:NSLayoutAttributeCenterX

                                 relatedBy:NSLayoutRelationEqual

                                    toItem:superView

                                 attribute:NSLayoutAttributeCenterX

                                multiplier:1.0

                                  constant:0.0

    ];

    [superView addConstraint:cn];

    cn= [NSLayoutConstraint  constraintWithItem:theButton

                                 attribute:NSLayoutAttributeBottom

                                 relatedBy:NSLayoutRelationEqual

                                    toItem:superView

                                 attribute:NSLayoutAttributeBottom

                                multiplier:1.0

                                  constant:-20.0

     ];

    [superView addConstraint:cn];

    cn=

    [NSLayoutConstraintconstraintWithItem:anotherButton

                                 attribute:NSLayoutAttributeLeft

                                 relatedBy:NSLayoutRelationEqual

                                    toItem:theButton

                                 attribute:NSLayoutAttributeLeft

                                multiplier:1.0

                                  constant:0];

    [superView addConstraint:cn];

    cn=

    [NSLayoutConstraint  constraintWithItem:anotherButton

                                 attribute:NSLayoutAttributeBottom

                                 relatedBy:NSLayoutRelationEqual

                                    toItem:theButton

                                 attribute:NSLayoutAttributeTop

                                multiplier:1.0

                                  constant:-10];

    [superView addConstraint:cn];


在這段程式的前半段,我們在 self.view 中,加入了兩個 button,【theButton】和【anotherButton】,這段程式所有學過一點 iOS 開發的人都不難理解,但我們在後半段,在 self.view 中,加入了四個 NSLayoutConstraint Object。它就可以用來對齊物件了。


先來看一下第一個 NSLayoutConstraint

NSLayoutConstraint *cn=

    [NSLayoutConstraint constraintWithItem:theButton

                                 attribute:NSLayoutAttributeCenterX

                                 relatedBy:NSLayoutRelationEqual

                                    toItem:superView

                                 attribute:NSLayoutAttributeCenterX

                                multiplier:1.0

                                  constant:0.0

    ];

    [superView addConstraint:cn];

這段程式我們建了一個 NSLayoutConstraint 到 self.view 中。當然我們也可以加到任何一個 UIView 當中,只是發生的作用不一樣。

     如果用中文說明這段程式的意義就是:theButton 的中央X軸座標對齊上層 X 軸座標,分行說明如下


constraintWithItem:theButton

// theButton 這個 Object

attribute:NSLayoutAttributeCenterX

// 它的屬性:中央 X 軸座標

relatedBy:NSLayoutRelationEqual

// 建立一個等於依存關係

toItem:superView

// 與它的上層 View 的

attribute:NSLayoutAttributeCenterX

//  中央 X 軸座標

multiplier:1.0

//  比例,基本不太會用到,設1就可以了

constant:0.0

// 偏移值,本例為 0 完全對齊可以是 ﹣10 向左十點或 10 向右十點等



同樣的,另外三可以依此推測它的意義,就可得知共有四個條件

theButton 的中央X軸座標對齊上層 X 軸座標

anotherButton 的左側對齊 theButton 的左側
theButton 的下面對齊 self.view 的 下面並高10點
anotherButton 的下面對齊 theButton 的上面並高十點

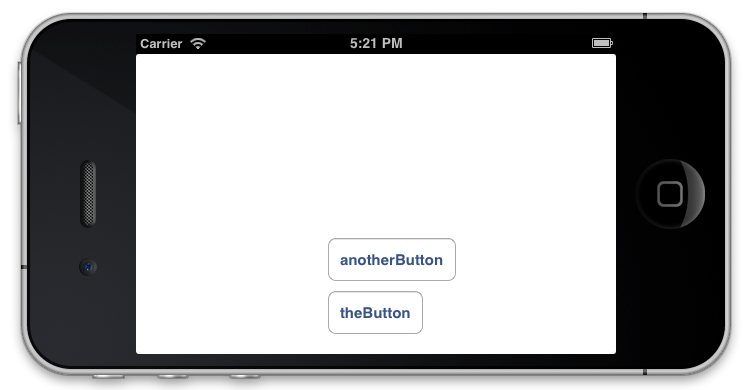

所以顯示的畫面就會像這樣:

螢幕快照 2012-11-05 下午5.20.58

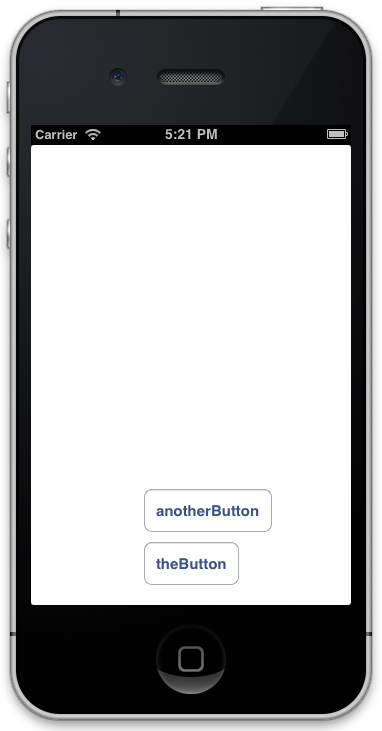

或者是這樣:

螢幕快照 2012-11-05 下午5.21.14




, , , , , , , , , , ,
